超微UHF耦合应用标签XY

超微UHF标签Magic系列是一款工业级、超小型的UHF特种标签，具有耐高温、防腐蚀、防水等级高(IP67)，抗金属、液体友好等卓越特性。无论是加载外置的射频增强天线，还是直接安置在金属介质上，液体环境下、甚至是资产物品的直接粘贴读取等RFID应用，都可大显身手。

产品规格

尺寸：2.2×2.2×0.9mm/2.6×2.6×0.9 mm/3.0×3.0×0.9 mm
频段：860~960MHz
材料：环氧树脂
芯片：Impinj Monza R6P/Impinj Monza M4QT
容量：TID: 96 bits; EPC: 96 bits; User: 64 bits/
——TID: 48bit; EPC: 128bit; User: 512bit
协议：ISO/IEC 18000-6C
耐温：-196°C/2000h; 125°C/1000h; 260°C/5min
机械强度：>20N
抗静电能力：±10KV(HBM)
工作温度：-45~85°C
储存温度：-45~85°C
数据保存：10年
SMT焊盘：无

产品特色

嵌入式的天线设计，可直接用RFID读写器或手持机读取、识别
宽频带860~940MHz设计，满足不同类型的客户与应用需求
微小尺寸模块，能够更贴近尖端设计者在超小型RFID 产品之苛刻要求
采用无源UHF 芯片，符合EPC Class1 Gen2和 ISO18000-6等协议
可通过扩展增强天线，远距离识读RFID标签与数据传输
驱动多应用场景，丰富既有RFID标签产品形态

安装说明

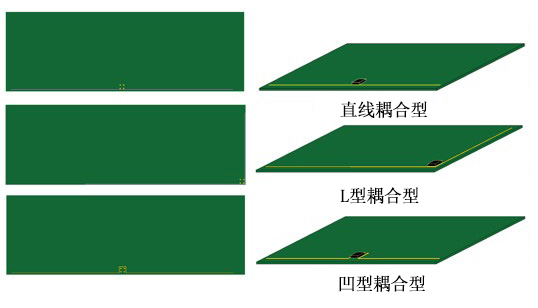

蚀刻天线耦合型应用，如PCB类

安装特种标签时，平放至平面和天线平行，不用压在天线上，建议放在天线置中位置；
建议选用带PIN脚封装TAG，可以利用SMT工艺点红胶+锡膏固定；
如需胶水固定方式建议选用A/B胶或UV胶固定；
*建议天线总长度为140~145mm
